- 商品名稱：福建東輝DY17A/B 型煙葉烘烤自控儀
- 添加時間：2019-05-06 18:03:32
- 推薦度：
A 型：無短信通知功能
B 型：帶短信通知功能
煙葉烘烤:
（上棚溫度低于 30.0℃時，曲線運行時間暫停，當烤房加熱上棚溫度至 30.0℃時開始按烘烤曲線運行）
1》 啟動/停止：停止?fàn)顟B(tài)，按【啟停】鍵 1 秒，運行燈亮，開始運行。
運行狀態，按【啟停】鍵按 3 秒，運行燈暗，停止工作。

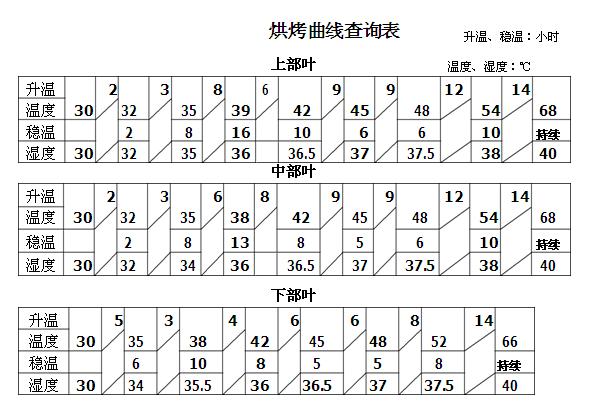

2》 選曲線：停止?fàn)顟B(tài)，按【選曲線】鍵直接選擇上部葉，中部葉，下部葉的烘烤曲線。
3》 改目標溫度：運行狀態，按【改溫度】鍵目標溫度閃爍，時間窗口顯示曲線時間，按【＋】【－】移動
曲線時間，與曲線相對應的目標溫度與目標濕度隨之改變，修改后按 【確認】鍵確認。
4》 改目標濕度：運行狀態，按【改濕度】鍵目標濕度閃爍，按【＋】【－】?jī)H修改目標濕度，修改后按
【確認】鍵確認。
5》 升溫段增加穩溫：按【暫停/穩溫】鍵暫停升溫，進入穩溫狀態，再按【暫停/穩溫】鍵退出溫繼續升溫。
6》 延長穩溫： 穩溫段如果穩溫時間未達到要求，按【暫停/穩溫】鍵延長穩溫時間，達到要求后再 按
【暫停/穩溫】鍵進入下一升溫段。
7》 提前結束穩溫：穩溫段要停止當前的穩溫，連續按【暫停/穩溫】?jī)纱危苯舆M(jìn)入下一升溫段。
8》 查詢： 按【查詢】鍵查看上、下棚溫度、濕度，運行總時間。
9》 靜音： 報警時蜂鳴器響，按【靜音】鍵，響聲消失，僅下次重新報警時再響起。
10》 更換保險絲：拔出電源插頭，更換10A（型號 R054）保險絲。
實際運行中用戶需根據煙葉的成熟度，含水量，在變黃、變色、干筋期適當調整目標溫度、目標濕度、穩溫時間
說明:支持三種短信發送模式，內容上棚溫濕度，目標溫濕度，運行時間，運行狀態
① 在運行狀態下，按設定的時間周期（0、1、2、3 小時）定時發送
（設定0;表示無定時發送功能）
② 在運行狀態下，上棚傳感器故障，溫濕度偏差超限
③ 任何狀態下，該手機卡發送 114 短信直接查詢狀態
1》安裝吸盤天線：旋緊天線螺絲，將吸盤放置適當高度。
2》安裝手機卡：切斷電源，旋出面蓋 4 個螺絲，打開面蓋，往上翻，按下圖在短信模塊位置安好手機卡，貼好防塵膠帶片，蓋上面蓋，再上好 4 個螺絲，接上電源通電。
3》開啟短信功能：按【短信】鍵短信（紅)燈亮,開啟短信收發功能。
4》關閉短信功能：按【短信】鍵短信燈暗，關閉短信功能。
5》網絡指示燈：綠色網絡燈閃開始聯接網絡，等網絡燈長亮后，方可短信操作，如果網絡燈不亮，檢查是否插好手機卡或用移動手機檢查是否覆蓋zg****移動網絡。上電時隨著短信功能開啟，短信模塊自動聯網，即使短信功能關閉，一直保持網絡聯接狀態,方便再次快速開啟短信功能。
6》設置短信參數：

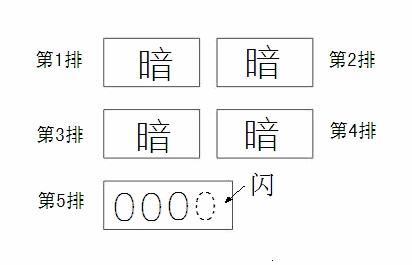

在停止?fàn)顟B(tài)下（運行燈暗），同時按下【改溫度】鍵、【改濕度】鍵、【暫停/穩溫】3個鍵，出現下顯示界面后放開。
① 設置接收短信手機號：（例如 13123456789）
按【＋】【－】將 000□ 調 0001，按【確認】，第 1 位 0 閃，按【＋】【－】調 1【確認】，第二位 0 閃，按【＋】【－】調 3【確認】，……共 11 位。（第 1 排 2 位 13，第 2 排 3 位123，第 3 排 3 位 456，第 4 排 3 位 789） 如果期間按【暫停/穩溫】，退回 0000 狀態，在 0001 狀態，按【查詢】鍵查以存入的手機號碼，諾將 0000調 0007，按【確認】 則直接退回正常工作界面。
② 設置發短信周期：
按【＋】【－】將 000□調 0002，按【確認】，第 1 位 0 閃，按【＋】【－】調 0、1、2、3
【確認】，在 0002 狀態，按【查詢】可查以存入定時發短信周期。
（0：不主動發，僅供查詢， 1: 1 小時、 2: 2 小時、 3：3 小時）
③ 設置上棚溫度上限：
按【＋】【－】將 000□調 0003，按【確認】，第 1 排 000 閃，按【＋】【－】調上限值（70.0）
【確認】，在 0003 狀態，按【查詢】可查以存入上棚溫度上限值。
④ 設置上棚溫度下限：
按【＋】【－】將 000□調 0004，按【確認】，第 1 排 000 閃，按【＋】【－】調上限值（25.0）
【確認】，在 0004 狀態，按【查詢】可查以存入上棚溫度下限值。
⑤ 設置上棚濕度上限：
按【＋】【－】將000□調0005,按【確認】,第1排000閃,按【＋】【－】調上限值（42.0）
【確認】，在 0005 狀態，按【查詢】可查以存入上棚濕度上限值。
⑥ 設置上棚濕度下限：
按【＋】【－】將000□調0006,按【確認】,第1排000閃,按【＋】【－】調上限值（25.0）
【確認】，在 0006 狀態，按【查詢】可查以存入上棚濕度下限值。
⑦ 退出短信設置菜單：
按【＋】【－】將 000□調 0007，按【確認】 退回正常工作界面。
注：1 分鐘沒操作自動退回正常界面
7》 短信測試：在開啟短信收發功能，網絡燈亮狀態下，按【測試】鍵短信燈閃 1 次，發 1 條短信。
故障判斷：
DY17A/B 煙葉烘烤自控儀由主板、輸出電源模塊、電源變壓器、短信模塊（DY17B）
組成， 如果沒有顯示，查保險絲是否斷開。保險正常情況下，由專業維修人員打開前蓋，通電
狀態下查看輸出電源模塊上的指示燈狀態。如果綠 LED 燈亮，紅 LED 燈亮，主板故障，并測量輸出電源模塊上電壓檢測點（散熱片附近），測量輸出電壓是否 5V。綠 LED 燈不亮，紅 LED 燈亮，可能輸出電源模塊故障。綠 LED 燈不亮，紅 LED 燈不亮，電源變壓器故障，輸出電源模塊可能也有故障。
（以上判斷僅供參考）
配套設備：
循環風機：?jiǎn)蜗啵?**大功率 1200W 鼓風機：?jiǎn)蜗啵?**大功率 300W
風門：通用型 220VAC （300×500mm，開啟時間大約 4秒）傳感器：國標密集型烤房專用溫濕度傳感器
（以上所有配套設備需另購）
